NSR250Rが修理できたので走行しながら整備を始めます。







前回テスト走行でエンジンSTOP原因を軽く調査（キャブオーバーホール・コイル交換・バッテリー新品）したが不明。
そんな状態から調査スタートです。

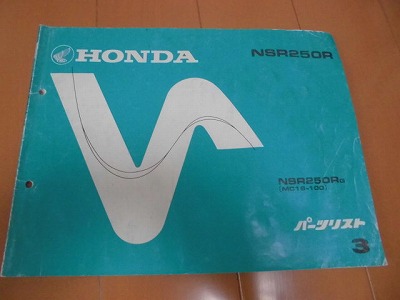

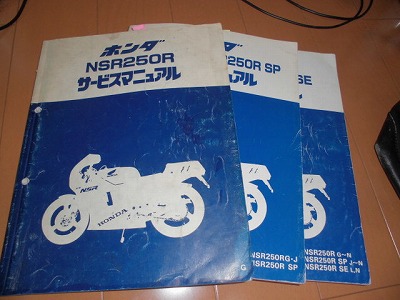

前回、「マジ整備」するため購入すると宣言した整備書ですが、MC16用は購入してました。
MC18も持っており、以前車の整備書を購入した時に混じっておりました。
あと、KZ1000やらモトクロスやら整備書は混ざってたんだけど。
バイクはよくわからないが捨てずに保管はしております。
　

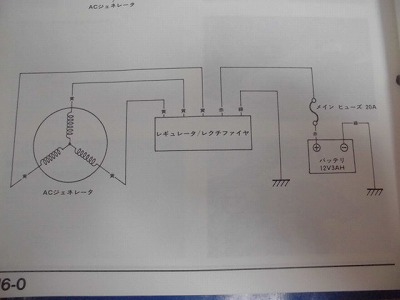

発電関係は点火に関係してない事を改めて確認。
そりゃそうーだ。
　

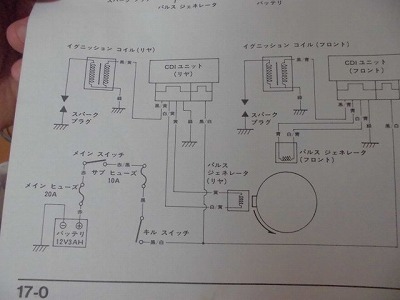

点火はこんな感じです。
CDIは流用品に交換したし、コイルも交換したし、あとはパルスジェネレータとかいうタイミングを読みだす装置を調査するだけ？
この部品だけが中古のまま。
でも、これ壊れるような部品ではないんだけどなぁ。

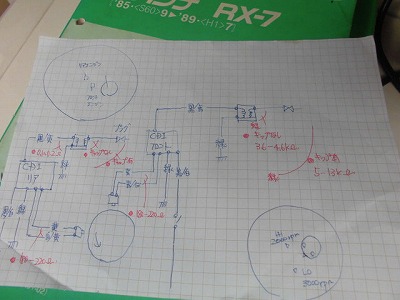

チェックする部分をまとめて書き上げました。

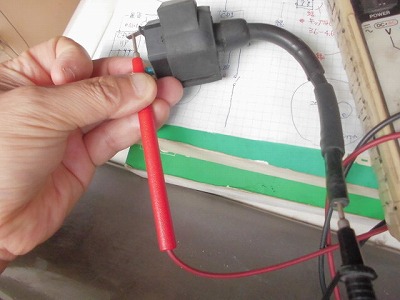

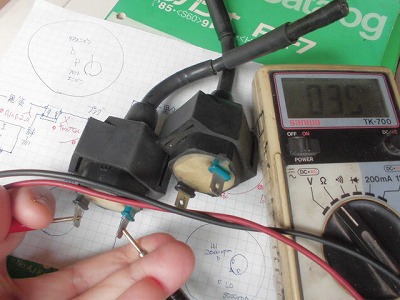

まずはコイルから測定　流用新品ではない元ついていたコイルから調査。

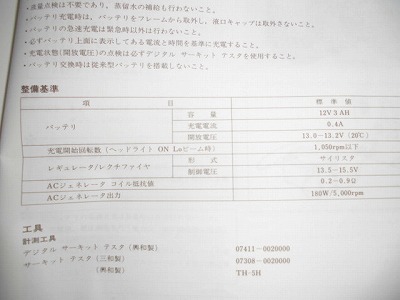

整備書では　0.1〜0.2Ω

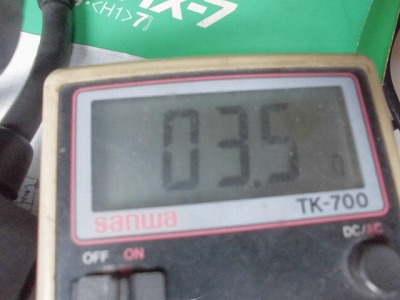

フロント側の測定結果　3.5Ω
リア側も同じような数値で問題ない？
　

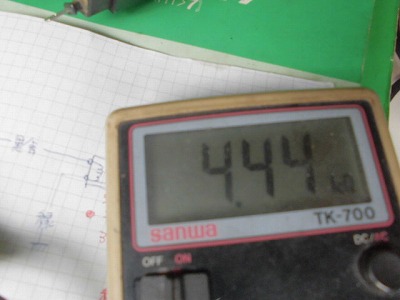

プラグケーブルまでの測定結果　4.44Ω　となり、基準値内。
でも火花飛んでいるし・・・なんかなぁ。
　

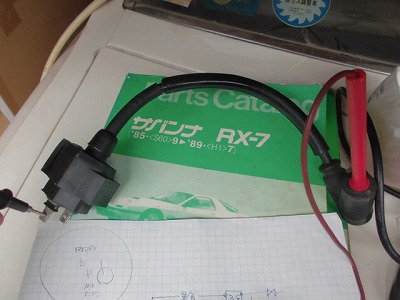

ちなみにキャップまでの抵抗を測定すると。

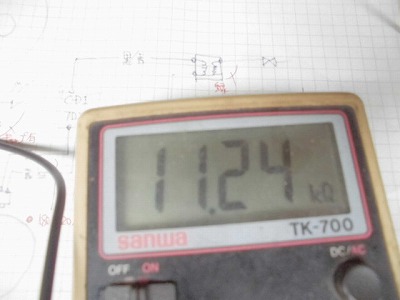

整備書　5K〜13K　フロント側測定結果　11.24KΩ　で問題ない？になる。
1次コイルの抵抗値が微妙に高いが、それが原因になる程ではない数値なんだよねぇ。
　

パルスジェネレータで流用できそうな部品が届いたので早速計測。

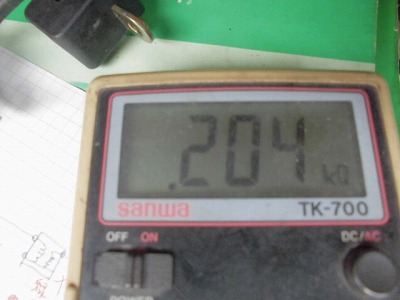

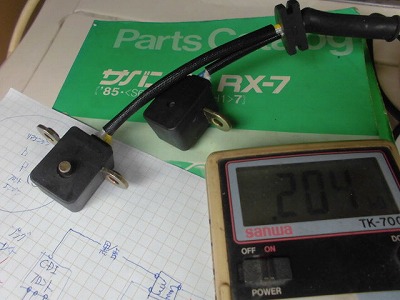

整備書　180Ω〜220Ω　測定値は　204Ω　数値的には使えそう。
　

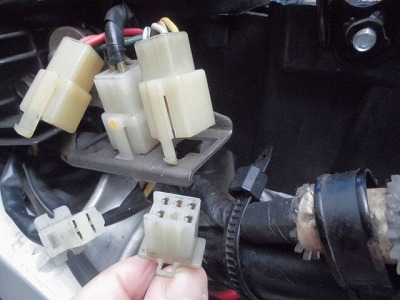

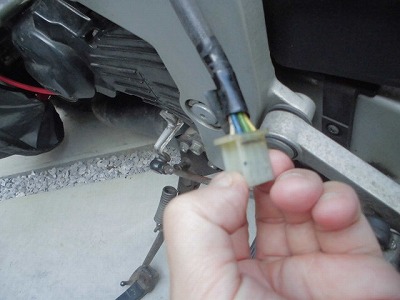

車体についているコネクターで数値を計測しようと調べていると。あれれ？1本（緑）が多い？
※コネクターが5極

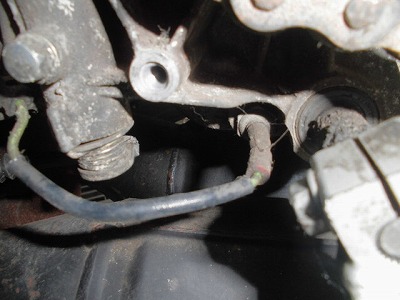

調べると、何かエンジンかな？センサーにつながっていることが判明。
本来パルスを読み込むセンサーは2本づつで4本（4極）ですが、それ以外にエンジンの何か？のセンサー線が1本あり、流用する場合は、この線のみ残しておく必要があります。
　

点火タイミングを見るところは壊れる要素がないんだよなぁ。

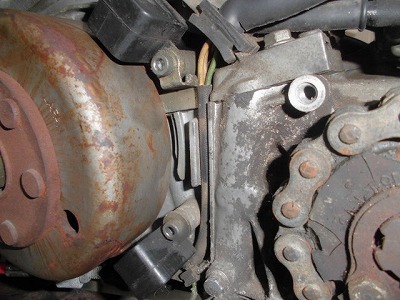

パルスジェネレータ　リア側を測定してみると。

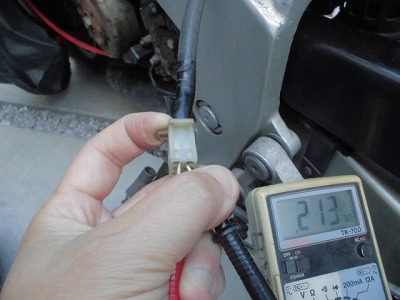

整備書　180Ω〜220Ω　測定値は　213Ω　数値的には問題ない。
交換は必要ないですね。


フロント側も問題なく、部品として壊れているところがない！
なので怪しいのは点火タイミングだけとなるが、バイクの場合構造的に壊れる要素がない。
でも他人が整備している部分で、私は確認しておりませんので、自分でしらべなければいけません。
次回がそのあたりからはじめるとします。

エアコン直したのに屋外が涼しくなった。
なんなんだぁ。
あとは、休日（週末）の仕事時間を減らしてレストア作業時間に割り振りたいが、今は忙しくてなかなか時間が確保できない。
結局いろいろあって時間を取れないんだよなぁ。

※今日は2時間だけ取れたので作業を実施しました。
