概要：
マイコン制御の作成。プログラムの作成。随時更新中。
ペリを制御するサイトは知る限りこのサイトしかない！またプロ方々の記事もないので、試行錯誤して作成しているので、結果的に嘘になってしまったらごめんなさい。素人の趣味レベルの電気知識と素人プログラマーだと思って読んでいただければと思います。。

■コンパイルエラーからの離脱！：

今日こそ朝勉でクリアするぞい！とプログラムソフトを起動。
メニューから「スケッチ」−「検証・コンパイル」を選択します。


本日も大量エラー。
これらを何をして回避したのか代表的なエラーを抜粋して具体的に掲載します。

ちなみにプログラム名（バージョン）は　Arduino: 1.7.6 (Windows 8.1)
マイコンボードは:"Arduino Uno"の環境で作成。
プログラム名：Peri01→Peri02と更新しました。このことを頭に入れて以下のエラーを見て頂ければと思います。

はじめのころわからずプログラムをきれいにスペースキーを使って並べた。
それがそもそもの間違い。
そんなところから始まります。

◆エラー１：
　Peri02.ino:99:4: error: stray '\' in program 　⇔　これって全角が入っているよ！という意味

　※ちなみに、Peri02とはプログラム名で99:4は行数を表しているようです。

◆対応１：
　私の場合初心者なもんで　;　の後でも全角空白がだめなのを知らなかったので、サクラエディターで起動して探して削除。
　その後大量に修正する羽目に。

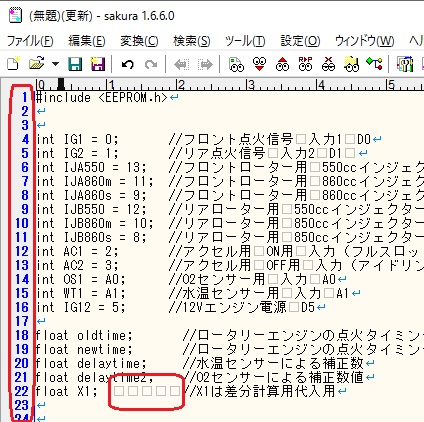

　以下はサクラエディターでプログラムを開くと全角が四角形で表示されているので、すぐ探せます。
　//のあとはメモ書きなので全角OKなんですよ。
　


◆エラー２：
　Peri01.ino:50:5: error: 'X1' was not declared in this scope ⇔　「X1はスコープ内に宣言されてない」という意味。

エラー先プログラムの原文

　if (IG12 & IG1 == HIGH) {
　newtime = micros();
　oldtime = newtime;
　newtime = micros();
　X1 = oldtime - newtime;
　oldtime = newtime;

◆対応２：
　何が問題かというと以下のプログラムで、実はX1が何なのか宣言していなかった。
　具体的には、事前にX1は何か？をプログラムに教えてあげるんだけど。
　ほかのoldtimeとかはしてあったんだけど、X1だけ抜けていたというわけ。
　実は、こんな簡単なことが私は先に進まない原因だった。
　知らないものは知らない。でも時間をかければ解決できる。素人だから関係ないですからねぇ。

　float X1 = 0; 　　　　　//X1は差分計算用代入用初期化

　と宣言してエラー回避出来ました。


◆エラー３：
　Peri01.ino:81:7: error: 'elase' was not declared in this scope　⇔　「elaseはスコープ内に宣言されてない」という意味。

エラー先プログラムの原文

　elase{
　int threshold1 = 409;
　if (ValW >= threshold1)
　delaytime = 1.05;
}

◆対応３：
　超恥ずかしースペルミス。
　英語の成績が「2」常連だったことがバレる。
　
　elase　→　else

　これって、if　文のオプション的な存在なんですが、
　スペルミスしたので、プログラムからするとX1と同様これ何？となったわけです。

◆エラー４：
　Peri01.ino:22:1: error: stray '\' in program　⇔　またまた全角！！

エラー先プログラムの原文

　float X1; 　　　　　　//X1は差分計算用代入用

◆対応４：
　修正時にまた全角入れていた。　;　と　//　の間を削除！
　コメントを読みやすくスペースを入れたのが失敗。
　寂しー限りです。

◆エラー５：
　Peri01.ino:319:22: error: 'IJBA860s' was not declared in this scope

エラー先プログラムの原文

　digitalWrite(IJB550, HIGH);
　digitalWrite(IJB860m, HIGH);
　digitalWrite(IJBA860s, HIGH);

◆対応５：
　これは簡単！というか設計書が頭の中にしかない私にしか修正できないエラー。
　IJBA860sをIJB860s

◆エラー６：
　Peri01.ino: In function 'void loop()':
　Peri01.ino:334:3: error: expected '}' at end of input

◆対応６：
　実はプログラムを作成する際プログラムのルールで｛　｝で作るのですが、それが足りないというエラー。
　最初は紙に印刷して蛍光ペンで探していたのですが、完璧と思ったがこれが最後のエラー。
　そしたら、奥さん便利なものがあるじゃない。

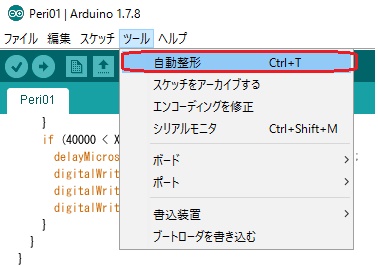

　メニューで「ツール」-「自動整形」を選んだら、最後の行に　｝　が一番左にない。
　そうペアになって自動で段落をつけて表示されるじゃないですか？

　

　だったら、早くいじって気が付けばよかった。
　大量のプログラムを　スペースキー　でひたすら揃えていた。
　素人て怖い。採算無視の暴挙ですね。

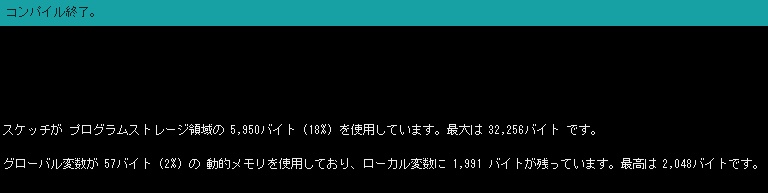

最後に検証・コンパイルを選んだら。以下のメッセージが出ました。



スケッチが プログラムストレージ領域の 5,950バイト (18%) を使用しています。最大は 32,256バイト です。
グローバル変数が 57バイト (2%) の 動的メモリを使用しており、ローカル変数に 1,991 バイトが残っています。最高は 2,048バイトですArduino: 1.7.6 (Windows 8.1), ボード:"Arduino Uno"

そうです。合格証書です。

ただし、あくまでも構文が正しいだけでプログラムが正しく動くかは別。
車の車検と同じで、重要な部分を調べただけで、故障はしなくなったわけではない。

プログラム等は公開しますがもう少し待ってくださいね。
このあと、テストしてとりあえず動くようになったら公開して、Arduino　に具体的にインストールする方法を公開します。

電源回路を作成してエンジンノイズから無事動作するのか？
水温センサーの読み取りテスト、点火と回転数計算のテストなど。
実際の中古車から取ったセンサーの性能を調べてプログラムの修正をする予定です。

まずは、水温センサーからですかねぇ。
O2センサーはどうやろうかな？実車で装着してテストですかねぇ。
