分解して10年ぶりの組み立て作業！バイクファンの方お待ちかねです。
テスト走行後の問題洗い出し作業に入りました。







   ETC配線です。
前回、燃料タンク外さないでごまかそうと思っておりましたが、きちんと外して配線作業を実施することにしました。

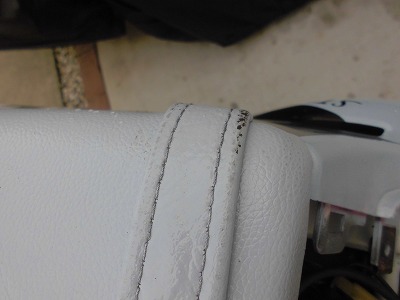

カバーをしているのですが、再塗装は風で揺られたカバーがやすりとなり塗装を削ります。
　

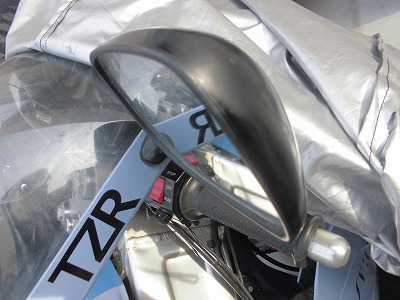

黒で再塗装したミラーはいい感じにはがれています。
これは、レストア車両のカバーあるあるです。
クリア塗装していれば多少の効果はあるのでしょうが、私はどうもあのソリッドカラーが異様な輝きになるのが、嫌なんですよね。
「はい！塗りました」と言わんばかりの輝きが嫌なんですよね。

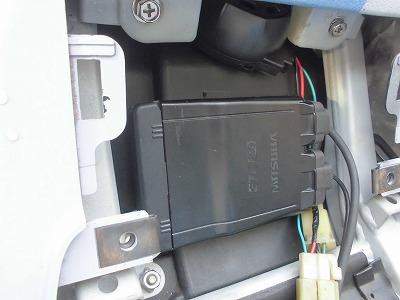

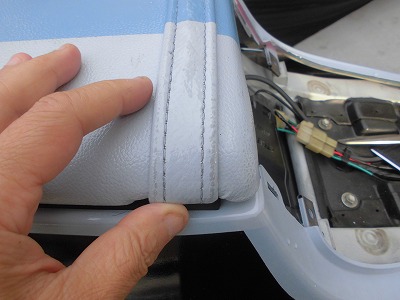

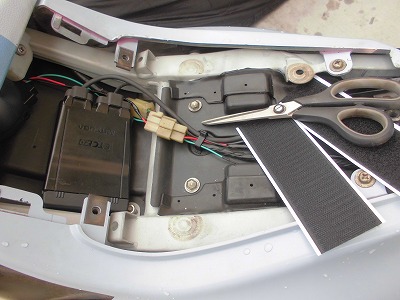

で前回悩んだETCですが、取れるようにマジックテープ仕様にしました。
これで、カードの取り外しも簡単に出来ます。
　

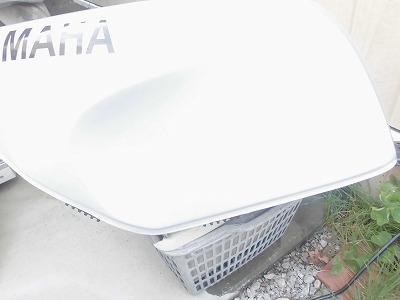

燃料タンクの取り外しです。ホースを新品にしたのに余裕を作らなかったので面倒な状況です。


で、今回外して気が付いたのが、コックのパッキンがダメらしく、燃料漏れてました。
こちらも対処しなければですね。
　

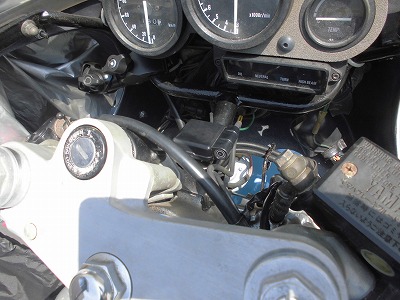

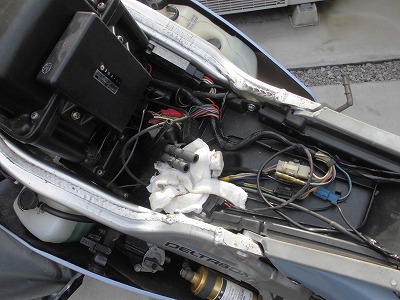

タンクを外して、電源供給の方法を考えます。


車みたいにＩＧが無く、ＯＮ　ＯＦＦ　だけなんですね。

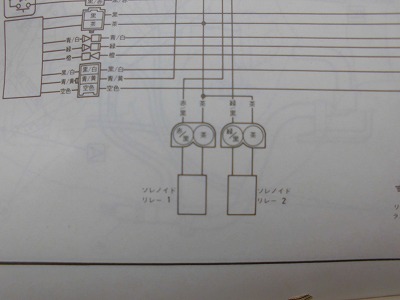

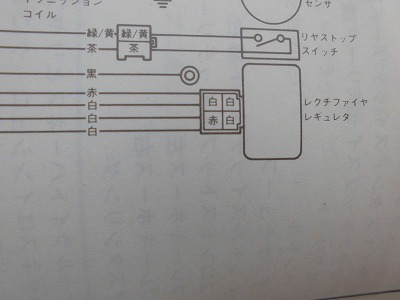

配線図をみるとＮＳＲのようなフューズボックスはないので、配線から取るしかないようです。
どうも赤線から取れば良いようですが、ここは嫌だなぁ。
　

この茶線から取るのもいやだなぁ。スマートじゃないんですよね。
　

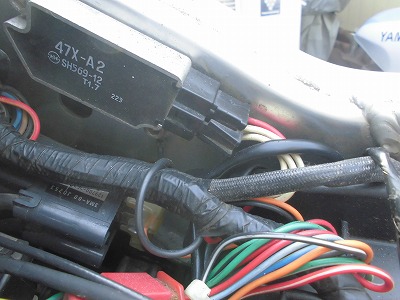

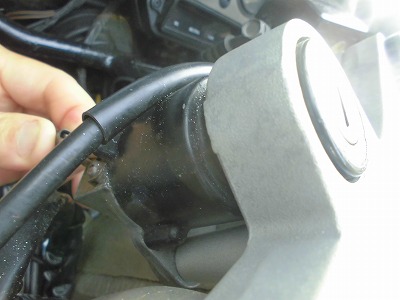

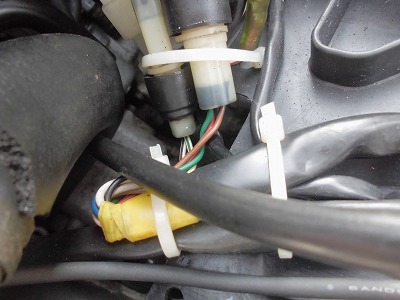

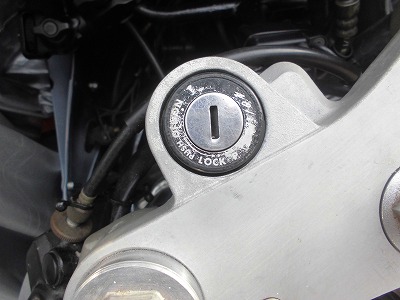

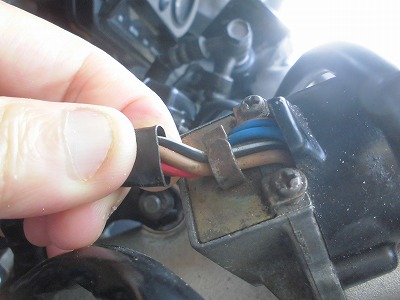

キーから配線を追っていると・・・
　　

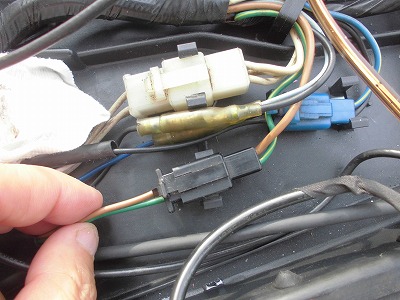

110型コネクターのこれいいんじゃない。

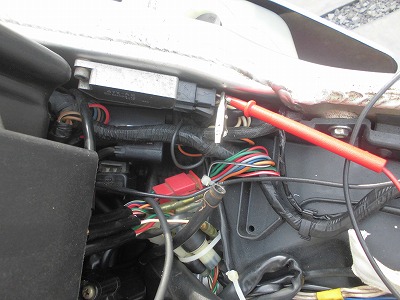

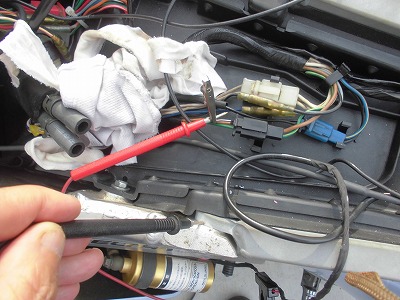

テスターで電圧を計測すると・・・
　

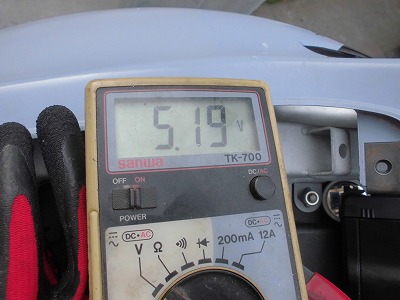

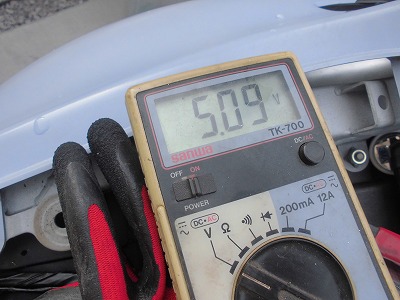

5.19ボルトって中途半端な電圧。
？電子回路でもないのに５Vっておかしいやろ。


赤線も計測すると５V！！！
　

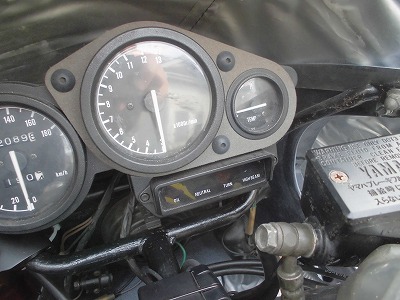

よく見たらニュートラルランプが消えていることに気が付く。ただのバッテリー切れ？

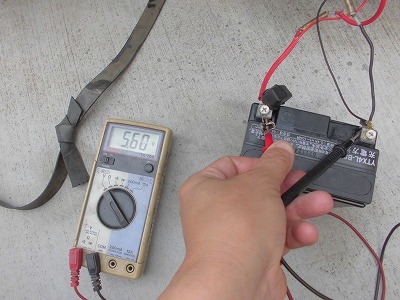

バッテリーを直接計測すると５．６V！！
はっはっは・・・セキュリティ装置が電気をくってしまったようです。


バッテリー充電中。茶色線の確保です。

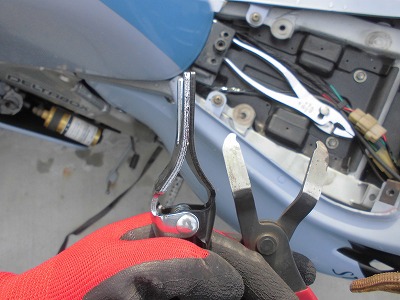

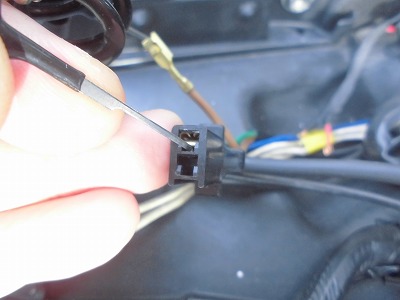

コネクターから取り出します。
　

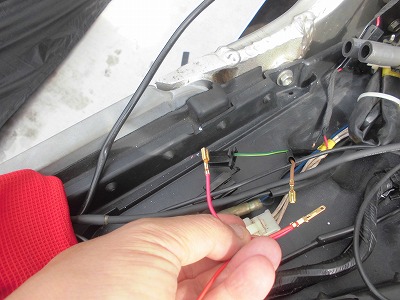

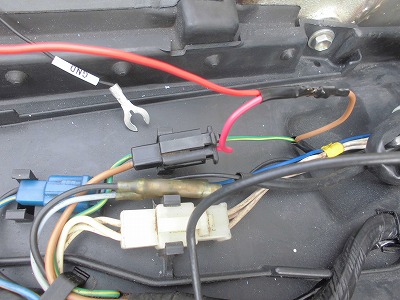

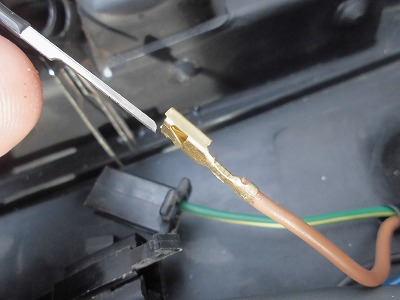

この取り出した端子から分岐出来るようにして、コネクターに戻すようにします。
こうすると、ETCを取り外したときに、簡単にノーマルに戻せるんですよ。
動画やサイトをみると、分岐をつけっちゃっている方は多いのですが、スマートじゃないんですよね。
　

分岐から半田結線して熱圧縮チューブで仕上げます。

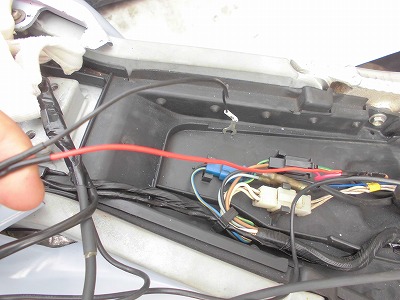

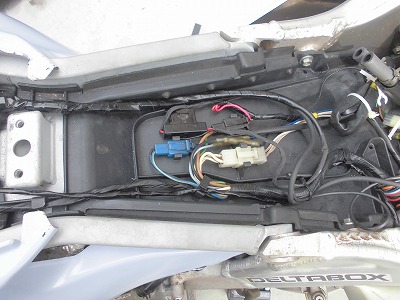

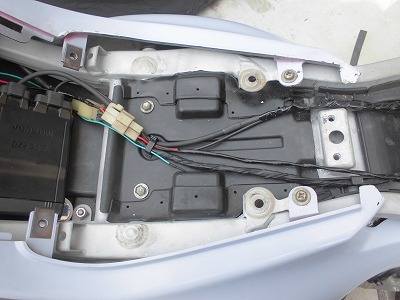

シート下とタンク下配線完了です。純正のようにきれいにまとまりました。
車の場合、専門ショップやディーラーでも配線が汚いのをよくみます。
まあ、普段見えないので気が付かないのですが、それに対して文句をいう人がいます。
ですが、そいうディーラーやショップを選んだのがいけないわけで、嫌なら高額料金を出して信用できるお店に出すしかないんです。
えっわからないって！
金額に比例するのと、普段から自分のショップを作るしかないんです。
悲しいですがお金のない日本なので仕方がないのです。

さらにお金がない私は自分で作業するしかないんですよ。（泣
　
